河北三棵樹除塵除氣系統招標
建設地點：河北工廠
報名截止時間：2019-09-16 08:00
開標時間：2019-09-16 09:00
招標主體：
1套除塵除氣系統，詳見技術要求。
注意事項：煩請有意向投標的供應商于2019年9月6日18:00分前
電話聯系陳先生：15959022337。

一、工程情況簡介

1、工程名稱：

河北三棵樹涂料有限公司常規廢氣除塵除氣工程

招標系統：

(1)綜合車間內乳膠漆車間設置1套濾筒除塵+活性炭吸附脫附+催化燃燒裝置，風量約為35000m3/h；

(2)綜合車間內真石質感車間設置1套濾筒除塵+活性炭吸附脫附+催化燃燒裝置,風量約為65000m3/h；其中乳膠漆車間和真石質感車間共用一根30m高廢氣排放筒（1#排放筒）。

(3)綜合車間內多彩漆、膩?zhàn)臃郏ê�瓷磚膠）、防水涂料（含界面劑）生產線廢氣，共用一套濾筒除塵+活性炭吸附脫附+催化燃燒裝置處理，處理能力30000m3/h，處理后廢氣通過1根30m高排放筒排放（2#排放筒）；

(4)制罐車間設置1套濾筒除塵+活性炭吸附脫附+催化燃燒裝置，處理能力20000m3/h，處理后廢氣通過1根30m高排氣筒排放（3#排氣筒）；

(5)有組織排放：綜合車間（乳膠漆+真石質感車間）1#廢氣排放筒，設置VOCS在線監測裝置1套；綜合車間（多彩漆、膩?zhàn)臃郏ê�瓷磚膠）、防水涂料（含界面劑）生產線）2#廢氣排放筒，設置1套VOCS超標報警傳感裝置；制罐車間3#廢氣排放筒設置1套VOCS超標報警傳感裝置；

(6)無組織排放：綜合車間周邊、制罐車間周邊、廠界周邊，共設置VOCS超標報警傳感裝置3套。

2、建設地點：

河北省保定市博野縣經濟開發區東區

3、本項目建設方：河北三棵樹涂料有限公司

承包方：本項目中標單位

4、供貨：2020年5月15日到貨進廠。如進廠時間有變動，甲方提前7天告知乙方。要求在合同簽訂30天內，提供項目平面布置圖、項目布局荷載圖、項目廢氣收集工程布局設計圖、項目土建基礎施工圖、項目公用工程條件、項目工藝PID圖（含設備清單、閥門清單、儀表清單）、設備清單（含詳細技術參數及要求）、易損件清單。

5、附件說明：

附件1河北三棵樹涂料有限公司綜合車間設備布置圖。

附件2河北三棵樹涂料有限公司制罐車間設備布置圖

附件3河北三棵樹涂料有限公司總平面布置圖

附件4河北三棵樹涂料有限公司除塵除氣系統招投標項目技術標準

附件5河北三棵樹涂料有限公司VOCs在線監測設備安裝配套需求

附件6承包商安全協議書

二、工程范圍

2.1招標范圍說明:

根據河北三棵樹綜合車間、制罐車間設備平面布置圖及河北工廠總平面布置圖，設計合理的車間廢氣收集系統及末端廢氣處理方案，并供應車間廢氣收集管道、廢氣處理設備、VOCs在線監測系統與VOCs超標報警傳感裝置（EPC交鑰匙工程），并負責進行設計、安裝、調試、驗收，均屬于此次招標范圍。本項目為交鑰匙工程。另外，水、電、氣等接口按照施工紅線外1米計算。

其中土建基礎施工由本項目建設方負責，土建基礎施工圖紙等由承包方提供。項目施工過程卸車費用，吊車費用，安裝人員食宿等費用全部由承包方自行承擔。

2.2其他說明：

（1）承包方在取得該工程圖紙后，應進行校核，若該設計成果與承包方供貨設備和設施不符，或我司提供的以上規劃設計存在不合理之處，應在正式提交安裝方案前和招標答疑時提出，以便我司及時修改完善。

（2）在設備和安裝工程合同簽訂后，若因承包方的原因，造成所供應的主體設備及配套設備不能安裝或不能合理使用，或造成我司建筑工程修改、變更，其設計變更、工程變更費用均由承包方負責。

（3）設備供貨范圍、安裝工程、配合和服務范圍。

①設備供貨范圍。

按照工藝流程及合同簽定設備配件清單和設備的規格、型號、數量進行供貨。

②安裝工程、配合和服務范圍。

按照工藝流程、設備布置圖進行安裝。承包方需依據施工設計圖，制作安裝進度計劃表，安裝過程中需每天與我司現場技術負責人進行施工溝通。

③承包方其它責任范圍。

儀表和閥門。原則上，以上供貨的主體設備及配套設備的本身應該攜帶儀表、閥門、管路等，如安全閥、壓力表、溫度計、手動和自動閥門等。進出口、設備與設備之間連接的所有手動和自動閥門、儀表、管路等，均屬于承包方供貨范圍，有明確說明由我司提供的除外。

裝卸、運輸、二次搬運、存儲。以上所述主體設備及配套設備、設施、儀表、閥門、管道材料、零散材料的裝卸、運輸?shù)桨惭b現場，現場存放保管、再次搬運等，均由承包方負責。

以上供貨范圍所有設備、管道的檢測、試壓、試漏、防腐。按照設備通用規范標準由承包商進行設備、管道外表涂色、標識等。

所有施工用電、用水及其計量表、施工臨時設施、施工措施費用等，均由承包方負責。

我司指定承包方接水、接電處。承包方自行承擔從接水、接電處到廠區內任何施工地點間的所有電線、電纜、管道搭設及全部費用。電線、電纜、管道搭設須在我司指導下，無條件按照我司現場規劃要求和安全規范要求搭設。

承包方負責按照當?shù)匚飪r(jià)部門規定的施工水電價和現場實際計量，或按照現場負責供水供電單位規定的價格和計量，按月及時支付所用水電費用。

承包方負責設備安裝項目的報裝、備案，提請技術監督部門、壓力容器監察部門、環保部門等檢驗、驗收，并取得主體設備及其配套設備安裝、檢測、投入運行所需要的一切許可證照。

承包方負責編寫、提供設備操作運行作業指導書、維護維修作業指導書，負責對我司操作員工、維修人員進行操作、維護培訓，直至每位員工熟練掌握安全規程、操作規程、維修規程、設備工作原理及運行控制程序等。

協助我司確認工藝及設備安裝施工圖，確認與安裝工程有關聯的建筑及配套水電施工圖設計，提出準確的修改意見，確保滿足主體設備及其配套設備的合理布局和安裝、運行要求。

設備承包方不但要提供自身供貨范圍設備名稱、品牌、規格、型號、性能參數和一次閥門儀表清單及其參數，還要提供以上所有配套的合同外輔助設備名稱、品牌、規格、型號、性能參數，供我司設計和訂貨參考。并有責任和義務協助我司確認這些系統的*終的設備選型、安裝施工圖設計，確認現場施工質量，給出參考意見。

本文件未涉及或招標前有變更的部分，以我司的書面通知、招標答疑為準。

承包商入場，要遵守甲方的承包商管理制度。

三、技術要求

廢氣特點：廢氣風量變化大，生產產量變化較大，反應釜開啟率變化較大，廢氣排放濃度變化較大。

（1）此次廢氣處理的設備、工藝，招標單位原則上從甲方投資成本及運行成本優化以及節能方向考慮設備設計方案，但必須同時符合上海地標《涂料、油墨及其類似產品制造工業大氣污染物排放標準》DB31/881-2015中相關污染物的排放標準要求，能夠穩定達標排放。主要控制指標如下：

表1：主要污染物控制指標

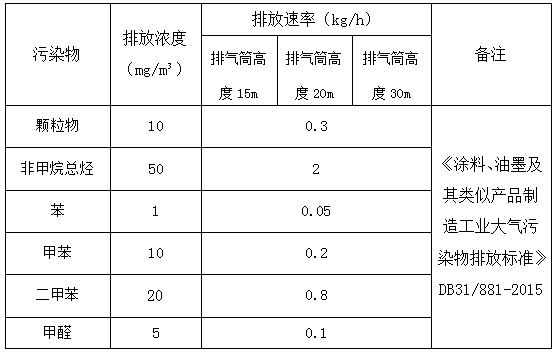

注意：①所有的排氣筒必須設置高于女兒墻5米以上；②車間之間的排放筒距離盡量不少于兩個排放筒長度之和；③若排氣筒高度未高出周圍200米半徑范圍的建筑5米以上，排放速率按其高度對應的表列標準值嚴格50%執行。

（2）設計其他要求：

①安全措施（含連鎖裝置）到位，保證*的運行安全。車間廢氣總進口設置防火閥等安全措施；催化燃燒爐進口、出口處設置阻火器（消防認證合格品牌）等安全措施。安全措施不限于上述所述措施，各供應商根據工藝自行設置安全保障措施。

②收集效率≥90%；除塵效率≥99.9%。

③整體VOCs處理效率≥90%（處理效率計算公式=（入口排放濃度—出口排放濃度）/入口排放濃度**）。

④設備運行能源消耗量不高于招投標書中所述工況下的能源消耗量。

⑤系統至少連續運行60日無異常（從聯動調試無異常開始算起）。承包方需要提供環保設施治理效果檢測報告，檢測報告由承包方委托第三方有資質機構檢測后，提供給建設方（提供原件）。

⑥全自動控制系統，減少人為失誤。

⑦根據設備布置，設計合理的集氣罩形狀及位置，做到有效收集廢氣、減少集氣風量等目的。

⑧設置合理的應急三通閥門，并輔以明確用途說明，避免環保部門產生誤會。

(3)VOCs超標報警及VOCs在線監測系統相關技術要求:

①根據《關于加強重點工業源揮發性有機物排放在線監控工作的通知(冀環辦字函〔2017〕544號)》、《關于重點工業源揮發性有機物排放在線監控安裝工作的通知(保環辦函【2017】104號)》相關文件要求執行；

②VOCs在線監測設備、VOCs超標報警傳感裝置的使用、管理按照環境保護和計量監督有關要求執行；

③VOCs在線監測設備安裝、聯網等技術要求參考《上海市固定污染源非甲烷總烴在線監測系統安裝及聯網技術要求（執行）》或廣東省《固定污染源揮發性有機物排放連續自動監測系統光離子化檢測器（PID）法技術要求執行。VOCs在線監測對比驗收相關工作包含在此次招投標過程中。

④VOCs超標報警傳感裝置主要技術要求如下：

重復性≥±2%；檢出限≤地方行業排放限值單位值的10%；傳感器壽命>1年(以24小時連續監測計)；檢測精度≤±3%（F.S）。超標報警傳感裝置安裝聯網視情況參考《上海市固定污染源非甲烷總烴在線監測系統安裝及聯網技術要求（執行）》或廣東省《固定污染源揮發性有機物排放連續自動監測系統光離子化檢測器（PID）法技術要求執行。

⑤VOCS在線監測儀器和VOCS超標報警傳感裝置要求提供：營業執照、中國環境保護產品認證證書、計量器具型式批準證書、制造計量器具許可證、計算機軟件著作權登記證書等，*好是當?shù)丨h(huán)保局認可的品牌。現場施工安裝要求見附件《三棵樹VOCs在線監測設備安裝配套需求》。

（4）在方案設計時，廢氣處理系統總體布局應該統籌考慮，做到整體美觀大方，符合工廠的總圖規劃要求和消防、安全規范的要求。要求設備制造精致，布局合理，精密可靠。

（5）主設備和平臺顏色為象牙白色（色號：RAL1014，以我公司寄送色卡顏色為主）。管道顏色按照《工業管道的基本識別色、識別符號和安全標識》（GB7231-2003）規范設置，管道沒有明確顏色規定的，按照象牙白色涂刷；欄桿/護欄等安全防護措施設置中黃警示色。預埋管道采用不銹鋼材料。

（6）環保設備區域的安全防護措施應該周密到位，指示和警示標識明確。所有設備標識（綠底白字）、管道走向標識（配備文字、色環顯示、管道介質流向說明等）要求張貼到位；閥門、儀表處用掛牌標識。

（7）除塵系統PLC控制:品牌推薦：西門子/AB等；設置聲光報警器與PLC報警聯動；品牌推薦：ABB，西門子。

（8）控制柜推薦室內安裝，品牌推薦：ABB，西門子。操作面板/操作按鈕要設置在外部，便于員工操作的（員工不接觸配電柜內部，避免安全風險）配電柜要設置鎖點，便于后續上鎖掛牌。

（9）風機采用壓力變頻控制，防護等級IP55，絕緣等級F級，品牌推薦：ABB，西門子或同等品牌。當機臺沒有完全開動時，管道上的壓力變送器檢測管道內外壓差來控制風機運行頻率，以達到節能效果。風機統一增加速度傳感器，并入控制系統。

（10）所有電機，電器柜及開關按照普通非防爆配置。（特別說明：如在甲類區域有設置電氣設備，需按照防爆要求設置）。電機采用西門子，變頻器使用富士或丹佛斯，空開及接觸器等主要配件采用施耐德，脈沖閥采用澳大利亞高原脈沖閥或FESTO。低壓電器選用施耐德，繼電器選用歐姆龍。

（11）各支管吸風口須配備可調風量且氣密性好的插板閥，高位控制閥門要求采用氣動閥，部分影響稱重模塊要設置防靜電軟管連接；VOCs廢氣處理系統建議用螺旋風管，800直徑以上的用1.2mm厚度的，其余的可以用0.8-1.0mm厚度的；除塵系統800mm直徑以上管道，采用鍍鋅焊接管道2.0mm厚度，其余的可以0.8-1.5mm厚度。室內管道配置觀察窗、檢查口和清灰口。

（12）要求設置直立式煙囪，煙囪鋼板厚度不得小于8mm直立式煙囪，其中直徑2m以上煙囪厚度不小于10mm。獨立煙囪頂上的避雷針/桿，圓鋼直徑不應小于20mm，鋼管不應小于40mm。承包方負責煙囪預埋件的制作與發貨。

（13）根據系統需求，設置多種安全保護系統：如高溫、超壓連鎖控制系統、斷氣保護、斷電保護、過載保護、線路故障保護和誤操作等安全保護裝置。要求提供詳細的系統PID圖（含設備清單、閥門清單、儀表清單）。

（14）爬梯、檢測口

操作檢修平臺、斜梯、欄桿采用鍍鋅鋼材料，參照“工業鋼平臺和梯子”標準圖集設計、制作，保證有足夠的強度、鋼性、穩定性，滿足日常操作、巡檢、維護需要。

爬梯寬度不少于900mm，爬梯角度不得大于51度；采樣平臺應設置斜梯/Z字梯/旋轉梯，不得采用直爬梯，采樣或檢測平臺長度>2m，寬度應>2m或不小于采樣槍長度外延1m，周圍設置1.2m以上安全防護欄，踢腳板高度≥10cm。爬梯*個踏步及*后一個踏步，采用黃色警示色涂刷。

平臺和踏步采用4mm花紋鋼板，斜梯和平臺圍欄扶手采用不小于￠38鋼管，斜梯兩邊都有扶手。管架、支架均采用國標碳鋼型材制作，需要防腐的設備、管道、支架，其表面至少2道防銹底漆；沒有保溫的設備、管道表面還需要保證2道面漆，支架要求先防腐后安裝。

設置規范煙囪環保檢測口（進口、出口）。煙囪進、出口檢測口設置位置符合《固定污染源煙氣（SO2、NOX、顆粒物）排放連續監測技術規范》（HJ75-2017），其中新建污染源參比方法采樣孔內徑≥90mm。

（15）噪聲處理：風機帶減震，距離1m噪聲要求：≤80db(須符合職業衛生標準)。要求采用*和防噪聲措施。風機皮帶輪防護罩涂刷黃色警示色，并雙邊防護。

（16）所有室外設備進行可靠防雷接地。

（17）控制系統需集成控制（PLC），人機交互界面，且預留DCS擴展通訊接口，能將相關的系統運行參數上傳到DCS系統，并可以遠程查詢的擴展功能預留，推薦品牌：西門子。

（18）室外設備是否需要2次灌漿，需要在土建施工圖紙里面說清楚。

(19)所有管道就高不就低,能貼墻盡量貼墻建設。

四、施工、驗收依據的主要規范、標準。

除以上特殊要求外，該工程必須遵從施工圖設計施工說明要求，遵守國家相關技術規范和標準，并依此進行驗收。施工、驗收依據的主要規范、標準如下。

①《工業金屬管道工程施工質量驗收規范》（GB50184-2011）。

②《現場設備、工業管道焊接工程施工及驗收規范》（GB50236-98）。

③《機械設備安裝工程施工及驗收通用規范》（GB50231-2009）

④《壓縮機、風機、泵安裝工程施工及驗收規范》（GB50275-2010）

⑤《工業設備、管道防腐蝕工程施工質量驗收規范》（GB50727-2011）

⑥《電氣裝置安裝工程施工及驗收規范》（GB50254～50259—96）

⑦《工業自動化儀表工程施工及驗收規范》（GB50093—2002）

⑧合同及附件約定的內容。

五、工期要求

初定于2020年5月15日進場并開始安裝，2020年6月30日前完成安裝、單體/聯動調試（總工期為45個日歷日）。建設方于具備設備安裝條件前15天，書面通知/郵件通知承包方正式進場安裝時間。進場安裝時間，如有變更以我司書面通知/郵件通知為準。若因我司原因、自然災害、不可抗力等因素導致的工期被迫延后，須由承包方做好現場簽證，經我司核準、審批，工期相應順延，雙方互不承擔違約責任。

承包方進場施工前7天內，提供該項目的安全管理計劃、詳細的施工安裝進度計劃和安裝班組人員名單、特種作業人員資質證件復印件、施工人員意外險復印件等資料；承包方進廠后，嚴格按照我公司《承包商安全管理制度》（SKS/Z-HA-111）進行施工管理，建設方負責日常進行監督。

承包方在投標書中承諾的本工程項目經理及相應的專業技術、管理人員，未經我公司同意，不得私自調換和撤離。項目經理中途不得私自離開項目工地。

六、工程量清單、變更、簽證、材料價格、相關規費等事宜

6.1工程量清單僅用于投標、報價、評標參考。一旦中標，現場一切工程變更及其工程量的增減簽證，只依據施工圖設計變更、工程內容的增加或減少來核算，不以報價工程量清單為基準再進行重新核算，防止投標方惡意低價中標高價結算。

6.2現場工程變更。

建設方變更流程必須按一下要求執行。

1、原則上所有設計變更、工程內容的變更，均應履行工程變更審批程序。以下情況除外：

一是經我公司、設計院共同認可，依據規范對工程做法修改，但工程量及費用增加或減少預估在該分項工程量及其費用5%范圍內的設計變更、局部工程內容的增減；二是承包方不要求追加費用的工程變更。可以不履行變更流程，但必須要采用“工程聯系單”的形式，履行現場建設方、設計院、承包方的共同確認、審核。

2、承包商提出的任何變更，必須經建設方審批簽字同意后，方可實施，若未經建設方簽字同意，承包方擅自實行變更的，由承包方承擔因之產生的一切后果。

6.3工程變更后的工程量簽證。

建設方工程量簽證流程，必須按以下要求執行。

1、分項工程增加或減少變更完成后實施簽證。

若工程量因變更而減少，承包方在合同規定時間內不提交審核減少工程量簽證手續，則建設方自行出具，承包方有義務配合簽字、認可，如故意不確認、簽字，也視為默認、認可，結算時不得提出異議。

2、簽證時間要求。

完工后15天內提交工程量簽證，否則不予受理增加變更的簽證；

一份簽證單必須在14日內審核、簽字完成，比較繁雜或工程量較大的簽證單可以雙方約定承諾時間內完成，但*長不得超過21天。

3、簽證單內容要求。

要詳細列舉變更工程所發生的實際增減工程量清單，含材料品牌、規格、數量清單，并需附帶相應的變更單、現場施工原始記錄表及工程量計算表等作為附件。

如果合同約定是現場按實際數量結算的，在變更工程完工后2日內組織建設方代表完成實際數量測量。

承包方有義務對經建設方相關單位和部門及公司審核后的簽證單進行確認、簽字。

如承包方未按以上時間要求完成工程變更簽證，建設方代表有權對變更增加部分不予認可。

完成工程量簽證工作，是提請工程竣工驗收的充分、必要條件之一，否則建設方不予受理竣工驗收。

一旦完成竣工驗收，所有簽證工作即終結，其后承包方不得再提請?jiān)黾庸こ塘康淖兏��?/p>

對于工程量減少的變更，若承包方在完工后、提請驗收前，未提請建設方進行工程量簽證，建設方有權自行進行減少工程量簽證，承包方有義務配合簽字、認可，若故意不確認、簽字，則視為默認、認可，結算時不得提出異議。

6.4材料、人工、機械等市場價格。

原則上合同一旦簽訂，所涉及工程材料、人工、機械費等一切費用包死，在施工中、完工后的結算中，承包方不得因市場物價、人工費變化等因素，提出任何補償、增補工程費用要求；

若合同中有明確約定的，按合同約定執行。

七、工程驗收

7.1設備、材料進場認證。

1、設備、材料進場前和進場后承包方均要出示所有設備、電氣及儀表產品的使用說明書、合格證書、檢測報告原件，提供復印件。

2、承包方履行設備、材料進場驗收流程，建設方核對設備明細、清單、實物與合同約定“供貨范圍和技術要求”相符，完成驗證、檢驗并經審核通過。

壓力容器、壓力管道等相關特種設備，承包方須履行辦理完相關報裝手續，方可正式安裝。

7.2安裝過程檢測、檢驗、安裝后壓力試驗。

1、按照工程所在地技術監督部門或其它相關部門要求的程序和標準，結合供貨、安裝及驗收主要標準或規范進行，建設方全程監督、跟進，承包方必須積極配合并向相關單位、建設方提供相關資料。

2、每道工序完成后，承包方需對工程現場進行清理，應嚴格執行質量三檢及工序交接驗收制度，確認工程質量、內容達到合同及圖紙的設計要求，整理好相關施工、檢驗驗收資料，向公司及建設單位提出書面驗收申請,驗收完成后，方可進行下道工序。如驗收不合格，根據驗收意見及相關要求繼續進行整改，直至達到驗收條件后才再次提出申請，如驗收三次還未達到驗收標準，將對承包方處以合同價1‰的罰款（*低1000元）。

3、所有的工程驗收，在上道工序未驗收合格的情況下，不得進行下道工序施工，如承包方不經建設單位驗收而擅自施工下一道工序的，將處以一萬元人民幣的處罰。同時，按《工程施工質量驗收規范》進行返工檢查，所有檢驗費、檢測費及涉及相關的費用均由施工單位承擔。

4、設備及管道安裝完成后必須按規范進行系統吹掃及壓力試驗。

7.3設備安裝工程測試。

1、全部設備實現聯動，能達到額定工況。強檢設備均已按照國家相關要求完成測試且已達標。

2、若測試結果達到合同約定值，則測試費用由建設方承擔。若測試結果達不到合同約定值，則本次測試所有費用由承包方承擔。

3、承包方有義務現場配合、見證及書面確認測試過程的規范性、有效性。

4、測試報告原件由建設方存檔，若有多余可以提供給承包方一份。

7.4設備安裝工程驗收及調試驗收

工程驗收：由發展建設中心項目部組織設備、電氣、環安等人員進行工程驗收，如發現問題，由項目部出具整改單，并由供應商進行限期整改，整改后再次復核，直至所有整改項全部完成，開始聯動調試。

如在聯動調試過程中，出現新的整改項，則以新的整改項完成之日起，開始計算聯動調試開始時間。

安裝調試檢測驗收（環保設施治理效果檢測驗收）：工程驗收合格且聯動調試60日內無異常，結合工廠運行實際產能情況，可以申請第三方檢測，環保設施治理效果檢測由乙方提供有資質的檢測報告(由甲方指定3家當?shù)貦z測單位，乙方從中選一)，檢測報告檢測項目參照2.1招標范圍說明里：主要控制指標項目（檢測項目主要包括進口排放濃度/排放速率、出口排放濃度/排放速率、標干風量、風速等，按照驗收監測規范設置取樣次數（至少4次/天）和天數（至少3天））。

提請驗收的具體、必要條件如下：

1、建設方收到設備測試合格報告；

2、合同約定的設備全部到貨，工程全部完工，確認供貨設備和安裝工程符合合同和本文件約定；

3、設備運行、安裝工程調試完成并達到合同約定要求，同時經使用部門檢驗、使用，滿足使用要求和合同約定，設備連續、穩定運行；

4、工程變更工程量簽證工作完成，不再提交新的簽證；

5、對于特種設備，拿到設備準許使用的所有安全、許可證照；

工程承包方案、工程施工記錄原件，包括施工中使用材料、配件的檢驗合格證明、特種施工人員的資質證明、焊縫檢測、壓力試驗、系統吹掃、防腐等；

6、承包方提供*終的竣工圖紙，如完善的技術方案、平面布置竣工圖、土建施工圖/結構圖、電氣設計竣工圖（含防雷接地）、工藝安裝竣工圖等藍圖資料4套，圖紙要求同步提交電子版；

7、所有設備、電氣及儀表產品的使用說明書、合格證書、檢測報告原件，提供復印件4套；

8、設備操作規程、設備安全操作規程、設備維護使用說明、工藝操作流程；

9、應急預案、一般性故障排除說明；

10、PLC源程序、使用密碼、電氣原理圖、控制原理圖、接線端子圖；

11、壓力容器及儀表的檢測合格報告；

12、所有整改項已閉環完成；

13、設備及管道標示已張貼到位（含操作規程及工藝流程圖制作上墻）；

14、承包方相關操作流程培訓PPT已提交，已組織建設方相關人員進行了有效培訓；

15、承包方環保設施治理效果檢測報告合格，且原件已提供給建設方；

16、技術監督部門、環保部門或相關部門要求提供的安裝工程驗收的全套資料復印件；

17、要求的其他資料。

5、特別說明

本文件第三條“技術要求”將作為驗收考核重要指標，若經組織驗收發現問題需要限期進行整改。多次整改后仍達不到該要求，視情況雙方協商解決。即使*后設備和工程驗收基本合格，但由于設備運行指標不達標或相關條款達不到要求，造成建設方運行成本費用增加，則增加部分在工程驗收后的付款中扣除。

八、其他約定和要求

a)承包方在設計時，所有的機械設備、電氣儀表均需充分考慮到在當?shù)氐臉O限環境下正常使用。

b)承包方必須持有有效的符合本工程范圍的機電設備安裝資質證書，并在工程所在地獲得相關主管單位的準入許可。在簽訂供貨合同后及早與工程所在地相關單位聯系，以免主體設備及輔助設備報裝、檢測、驗收、交付使用受阻。

c)所有設備、配件、材料均須提供合格證，特殊設備和材料須提供設計、制造資質證書/證明。

d)承包方在施工過程中應作好施工記錄，包括施工中使用材質、配件的資質證明、施工人員的資質證明、焊縫檢測、系統吹掃、防腐等。

e)承包方提供的所有與本工程相關的資質證明、質量證明、施工記錄等須真實可靠。因此而造成的任何影響或損失由承包方承擔，建設方依法保留相應的索賠權

f)所有在招標期間，承包方所提供的投標文件及技術標，為合同的一部分，對于投標書內的各工作技術人員、設備配備，是承包方對建設單位的承諾，如發現在施工過程中，現場技術人員與投標書內技術人員姓名、職務不相符合，則以每人次處以2萬元處罰，如承包方需要進行人員調整，應在調整前七個工作日向建設方提出書面申請，同時附上更換人的姓名、職務、崗位證書等，經同意后，方可進行更換，如擅自更換，處罰措施同上。

g)施工中、完工后垃圾清運、開墻補洞等零星工程的配合要求。

施工完成后，需做到垃圾清運完成、墻洞修補完成，若不能完成各自工程收尾，或各單位責任互扯不清，則由現場各部門人員共同決定分擔比例后，從剩余貨款中扣除。

九、技術標書編制要求

1、嚴格對照本“工程范圍、工程管理及技術要求”編制。不清楚可以在正式投標前提出招標答疑申請。

2、技術標書必須反映出如下內容：

2.1、公司簡介、資質證書復印件或掃描件、主要業績。

2.2、擬提供的工藝說明、設計說明、主體設備和輔助設備（包括供貨設備、建設方自購設備）一覽表、一次儀表閥門一覽表、技術經濟指標和參數。

2.2、設備、工藝等性能、優點、缺點介紹。

2.3、工藝流程、設備結構設計和原理介紹。

2.4、設備操作運行全自動控制原理和描述。

2.5、主體設備及輔助設備設計、制作、安裝、驗收承諾遵循的規范和標準。

2.6、設備供貨和安裝工程進度計劃、工期計劃。

2.7、現場安裝、檢驗、驗收、操作和維護培訓等工作配合。

2.8、對于資料完整性的承諾。

2.9、對于質量保證和售后服務的承諾。

2.10、對于建筑設計和建設提出合理化建議，對于建設方主體設備及輔助設備選型提出合理化建議。

2.11、對于交付使用后按規范操作運行、維護的合理化建議。

3、技術標書一旦提交，將作為合同附件，具有與合同約定相同的效力。在評標過程中、簽訂購貨合同中，不得修改設備重要參數、指標、性能、功能，或降低標準，否則將視情況作為廢標處理。

十、特別說明

1、本《工程范圍、工程管理和技術要求》在工程發包前，經建設方審議，通過。在工程開標前、招標答疑中，須投標方仔細確認，有疑問及時提出，必要時可以修正。投標方在招標報名時，必須簽字、確認該文件。一旦簽署，視為完全認同，在投標、開標、評標、洽談和簽訂合同時，不得對該文件內相關內容提出異議或不執行，否則視為放棄投標，建設方有權取消其投標的權利。

2.在洽談、簽訂合同時，直接將本“工程范圍、工程管理及技術要求”文件作為合同附件，雙方項目經理簽字、確認，有與合同同樣效力。若有關內容與合同內容有沖突時，以建設方解釋的內容為準。

3.安全管理按雙方簽訂的安全協議執行。

4.本文件未盡之處，由建設方和承包方在招標答疑、技術評標中另行約定。

5.未經建設方書面許可，不得將建設方資料泄露給第三方。否則由投標方承擔因此產生的一切后果及責任。
